Varför MV kopparkraftkablar garanterar nättillförlitlighet

Sammanfattning: När modern tung industri och urban infrastruktur expanderar, kräver mellanspänningsnätverk oöverträffad överföringsstabilitet.Mellanspänningsströmkablar klassade från 6/10 kV till 26/35 kVtjäna som de vitala artärerna för höglast elektrisk distribution. Den här artikeln analyserar de kritiska strukturella skikten, tekniska fördelar och strikta teststandarder för mellanspänningskopparkablar och vägleder infrastrukturupphandlingshanterare mot långsiktig nätverkssäkerhet.

Innehållsförteckning

1.Introduktion

2. Strukturella lager av 6/10 kV till 26/35 kV MV kablar

3. Varför kopparledare utmärker sig i mellanspänningssystem

4.Eliminering av underjordiska risker: avskärmning och rustning

5. Teknisk efterlevnad och fabriksanpassning

Introduktion

Att driva elnät inom mellanspänningsområdet 6 kV till 35 kV introducerar betydande elektrisk påfrestning som standardlågspänningsledningar inte kan motstå. Vid dessa höga potentialer kan alla strukturella oregelbundenheter leda till katastrofala partiella urladdningar. För att garantera obruten kontinuitet för kommunala transformatorstationer och massiva tillverkningszoner, specificerar konsulterande ingenjörer kontinuerligt tunga kopparkärna mellanspänningslösningar.

Som en internationellt erkänd tillverkare,Taitong kabelutnyttjar avancerade produktionslinjer för vulkanisering av kontaktledningar för att leverera 6/10 kV till 26/35 kV kraftkablar som överträffar globala nätsäkerhetsmarginaler, vilket ger högeffektiva distributionsalternativ för anbudsförfaranden för tung industri.

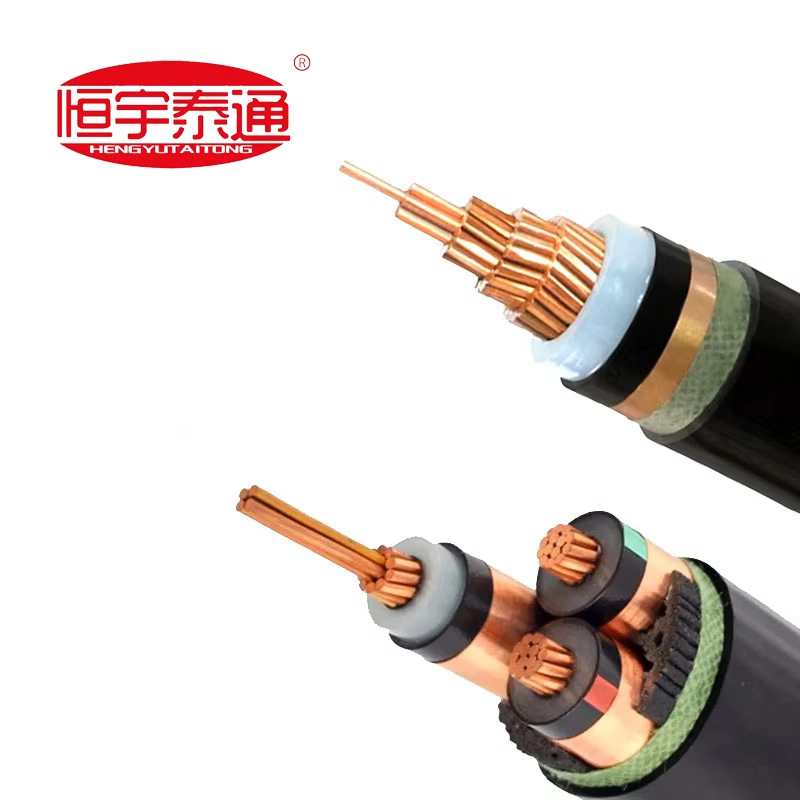

Strukturella skikt av 6/10 kV till 26/35 kV MV kablar

Till skillnad från lågspänningskablar kräver mellanspänningskablar ett sofistikerat trippelextruderingsskikt för att jämna ut det intensiva inre elektriska fältet. Konstruktionstekniken involverar flera precisionstillverkade zoner:

Dirigent: Hög ren, cirkulär komprimerad strängad koppar (klass 2) som säkerställer maximal ledningsförmåga och minimerad diameter.

Inre halvledarsköld: Ett slätt halvledande skikt extruderat direkt över ledaren för att eliminera elektriska spänningskoncentrationer.

XLPE isolering: Extra ren tvärbunden polyeten som behandlar högspänningsspänningar upp till 90°C kontinuerlig drift.

Yttre isoleringssköld: Ett avdragbart eller bundet halvledande skikt som jämnar ut de radiella elektriska fälten.

Metalliskt skärmande lager: Spirallindade kopparband eller koppartrådar med hög ledningsförmåga som är utformade för att säkert leda kapacitiva laddningsströmmar och felströmmar till marken.

Yttre skyddande hölje: Tuff, väderbeständig PVC- eller högdensitets-PE-mantel designad för att isolera metallskärmen från fukt i underjorden.

Varför kopparledare utmärker sig i mellanspänningssystem

Medan aluminium dominerar lokala lågspänningsledningar på grund av låga initialkostnader, är koppar med hög renhet den obestridda standarden för kritisk 6 kV till 35 kV medelspänningsdistribution av flera viktiga skäl:

1. Överlägsen nuvarande bärförmåga: Koppar erbjuder avsevärt lägre elektriskt motstånd än aluminium, vilket gör att enkelkärniga eller trekärniga inställningar kan överföra massiva kraftblock genom tätare underjordiska kanalbankar.

2.Minimerat spänningsfall: Nödvändigt för längre industriella körningar, kopparkärnor minskar dramatiskt ledningstransmissionens värmeförluster över utökade regionala spännvidder.

3.Hög mekanisk draghållfasthet: Koppar kan motstå extrema dragspänningar under komplexa dikesdragning eller djupgående riktningsborrningsinstallationer, vilket eliminerar risker för kärnsträckning.

Eliminera underjordiska risker: avskärmning och rustning

Det vanligaste hotet mot nedgrävda mellanspänningskretsar är vattenträdbildning – ett fenomen där mikrohålrum i billig isolering i kombination med fukt långsamt bryter ned kabeln med tiden.

Taitong kabeleliminerar denna risk genom att använda ultrarena sammansatta material och toppmodern trippel-co-extruderings-tvärbindningsteknik. Den överlappande kopparbandsskärmningen i kombination med valfri ståltrådsarmering (SWA) eller dubbel ståltejppansar (DSTA) bildar en dubbel barriär. Denna barriär avvisar helt underjordiskt stentryck, fuktinfiltration och nedbrytning av gnagare, vilket förlänger den förväntade livslängden till mer än 30 år.

Teknisk efterlevnad och fabriksanpassning

Globala infrastrukturupphandlingar lämnar inget utrymme för kompromisser. Mellanspänningssystem kräver felfritt designutförande med stöd av styva typprovningscertifieringar.

PåTaitong kabel, driver vi inte ett generiskt masslagerclearinghouse. Med en 100 % fabriksdirekt anpassad produktionsmodell konstrueras varje sats av enkelkärniga och trekärniga mellanspänningskablar direkt mot ditt projekts specifika kvantitetsförteckningar (BOQ), spårningssystemkrav och lokala miljöspecifikationer.

Kontakta vår mellanspänningstekniska enhet idagför att få tillgång till tekniska kataloger från fabriken, tvärsnittsdesignblad eller för att få en snabb, avtalsfärdig kostnadsuppskattning för ditt anbud på regional nätinfrastruktur!
