Varför 0,6/1kV armerade aluminiumkablar Elnät

Sammanfattning:I industriparksutvecklingar, nätverk för insamling av förnybar energi och kommersiella distributionsslingor är det viktigt att balansera installationsbudgetar med strängt skydd under jord. Bepansrade strömkablar av aluminium fungerar som stommen för lågspänningsnät med direkt nedgrävning. Den här artikeln bryter ner den interna skiktade ingenjörskonsten, mekanismerna för skydd av dubbla ståltejp och kostnadsfördelar som gör flerkärniga aluminiumpansarlinjer till den främsta specifikationen för internationell projektupphandling.

Innehållsförteckning

Introduktion

Strukturell arkitektur av 0,6/1kV flerkärniga armerade aluminiumkablar

Dubbla ståltejppansar: Säkring av direktbegravning

Aluminiumledare: Maximera ROI på storskalig infrastruktur

Primära tillämpningsscenarier i globala kraftprojekt

Fabriksdirekt anpassning och inköpssäkerhet

Introduktion

Underjordiska elektriska matarnätverk utsätts för ständiga mekaniska risker. Direkt nedgrävda diken upplever krossande jordpackning, oavsiktliga fysiska slag under utgrävning och underjordiska gnagarintrång. Dessutom, i sekundära distributionsnät på långa avstånd, ökar användningen av traditionella tunga kopparkablar avsevärt råmaterialkostnaderna och transportkostnaderna.

För att lösa dessa tekniska och budgetmässiga utmaningar,Taitong kabeltillverkar högpresterande 0,6/1kV flerkärniga armerade strömkablar av aluminium. Våra kablar kombinerar strängade aluminiumledare med hög ledningsförmåga med kraftigt metalliskt pansar, och levererar kompromisslös mekanisk säkerhet och långsiktig drifteffektivitet till globala leverantörer av allmännyttiga tjänster.

Strukturell arkitektur av 0,6/1kV flerkärniga armerade aluminiumkablar

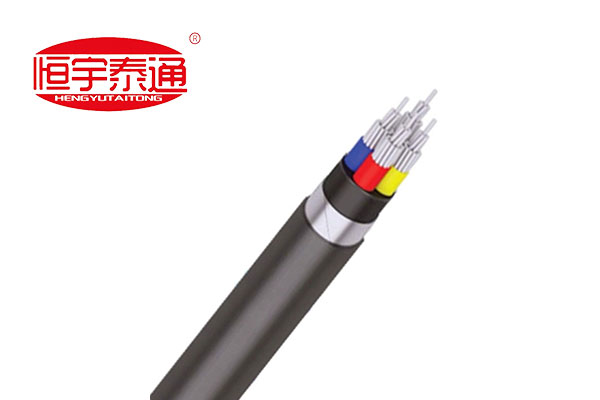

Det flerskiktiga tvärsnittet av en armerad aluminiumströmkabel med ståltejp ger ett komplett mekaniskt och elektriskt skydd:

Trådade aluminiumledare (klass 2):Formad av elektriska aluminiumtrådar av hög renhet som är tätt tvinnade för att garantera stabil strömkapacitet, låg vikt och hög tillförlitlighet för anslutningar.

Färgkodad fasisolering:Premium XLPE- eller PVC-isolering lindad runt varje kärna i standardiserade färger (röd, gul, blå, etc.) för att säkerställa felfri fasidentifiering under installationen på plats.

Extruderade inre sängkläder/kuddar:Formad över den inre kärnenheten för att skydda fasisolering från vassa metalliska kanter under armeringsprocessen.

Dubbel ståltejprustning (DSTA):Överlappande spiralformade stålband lindade runt kärnmatrisen för att absorbera höga radiella krosstryck och förhindra fysiska verktyg eller stenar från att punktera kabeln.

Heavy-Duty skyddande yttre mantel:En oljebeständig, UV-stabiliserad PVC- eller PE-mantel som förhindrar inträngning av fukt, korrosion av jordsyra och miljöförstöring.

Dubbla ståltejppansar: Säkring av direktbegravning

Varför anger infrastrukturkonsulterstålbandsarmerade (DSTA) kablarsom YJLV22/VLV22-serien för sekundärt lågspänningsnät?

1. Eliminera dyra externa ledningar:Opansrade kablar kräver tunga PVC- eller betongkanaler när de begravs under jord. Pansarkonstruktioner av stålband kan läggas direkt i underjordiska diken, vilket drastiskt minskar kostnaderna för civil utgrävning och rörledningar.

2. Extremt kross- och slagförsvar:Tungt tryck i undergrunden, stensättningar eller fordon som passerar ovanför kan deformera mjuka plastkablar. Dubbla ståltejplindningar absorberar fysisk påverkan, bibehåller strukturell kärnans integritet och förhindrar fas-till-fas kortslutningar.

3.Underjordiskt skadedjursskydd:Termiter, gophers och gnagare tuggar regelbundet genom standardpolymerbeläggningar. Den ogenomträngliga metalliska stålbarriären förhindrar biologiska skador och förlänger det underjordiska nätverkets livslängd över 30 år.

Aluminiumledare: Maximera ROI på storskalig infrastruktur

Råvarubudgetar dikterar projektets genomförbarhet. Användertvinnade aluminiumledarei stället för koppar ger avgörande ekonomiska fördelar:

Betydande kostnadsbesparingar:Aluminium levererar exceptionell ledningsförmåga per dollar, vilket gör att EPC-entreprenörer kan minska utgifterna för kabelmaterial avsevärt över omfattande distributionsmil.

Lättare hanteringsvikt:Den minskade vikten av aluminium förenklar dragningen av kabelrännan, minskar installationsarbetstiden och sänker fraktkostnaderna för fraktcontainrar för utlandsleveranser.

Primära tillämpningsscenarier i globala kraftprojekt

Tack vare deras balans mellan styrka, skydd och överkomliga priser, är Taitong Cables armerade aluminiumserie brett utplacerad i stora internationella projektupphandlingar:

Sol- och vindkraftsparker:Transport av lågspänningsutgång från växelriktarstationer till step-up transformatorenheter över stora utomhusterränger.

Industriella komplex och kemiska anläggningar:Ledning av sekundär kraft längs utomhuskabeldiken och underjordiska kanaler utsatta för tung maskinbelastning.

Undernät för kommersiella och bostäder:Anslutning av huvudtransformatorstationer till enskilda byggnadsfördelningstavlor i expanderande förortsbebyggelse.

Fabriksdirekt anpassning och inköpssäkerhet

Internationell infrastrukturupphandling tillåter nolltolerans för isoleringshål eller pansarluckor. Varje produktionsparti måste uppfylla auktoritativa internationella standarder, inklusive IEC 60502-1 och BS 5467.

PåTaitong kabel, stödjer vi ditt projektutförande genom en 100 % fabriksdirekt anpassad produktionsmodell. Vi trycker inte på färdiggjorda, åldrande lagerröjningsartiklar. Istället specialtillverkar vi varje sats av bepansrade strömkablar av aluminium för att passa direkt med ditt projekts exakta mängdförteckning (BOQ) – kalibrering av ledartvärsnitt (16 mm2 upp till 500 mm2), flerkärniga kombinationer (3-kärniga, 4-kärniga, 3+1, +2-arm, tjocklek, jack till 3-arm, jacka, tjocklek, 4+1) matcha dina lokala nationella nätkrav.

Kontakta vår teknikavdelning för kraftdistribution idagför att göra anspråk på auktoriserade typprovningscertifikat, skräddarsydda dimensionsritningar eller för att få en uttrycklig, fabriksdirekt kostnadsuppskattning för ditt kommande nätanbud!
