Varför 4-kärniga armerade aluminiumkablar Elnät

Sammanfattning: I utbyggnader av industriella kraftverk, nätverk för insamling av solcellsanläggningar och distributionsnät för kommersiella byggnader är balansering av hållbarhet för direkt nedgrävning med snäva upphandlingsbudgetar en nyckelprioritet för tekniken. 4-kärniga armerade aluminiumströmkablar (YJLV22 / 0,6/1kV-serien) fungerar som en högtillförlitlig överföringslösning för sekundära lågspänningsnätverk. Den här tekniska artikeln analyserar den flerskiktiga designen, dubbla ståltejppansarmekaniken och kostnadsfördelarna som gör 4-kärniga strömkablar av aluminium till det bästa valet för internationella infrastrukturupphandlingar.

Innehållsförteckning

Introduktion

Strukturell arkitektur av 4-kärniga armerade aluminiumkablar

Dubbla ståltejppansar: Skyddar direktbegravning

4-Core Design: Effektivisera trefas lågspänningseffekt

Kostnadsfördelar med strandade aluminiumledare

Primära tillämpningsscenarier i regionala elnät

Fabriksdirekt anpassning och inköpssäkerhet

Introduktion

Underjordiska lågspänningsledningar för kraftdistribution utsätts för stora fysiska påfrestningar. Underjordiska diken utsätter icke-pansrade kablar för markrörelser, packningskrafter, vassa bergkanter och potentiellt intrång av gnagare. Att specificera kopparledare över långa distributionsspänn ökar dessutom avsevärt råmaterialkostnaderna och fraktkostnaderna.

För att lösa dessa installationshinder tillverkar Taitong Cable förstklassiga 0,6/1kV 4-kärniga ståltejparmerade strömkablar av aluminium. Genom att para ihop strängade aluminiumledare med hög ledningsförmåga med robust dubbel ståltejparmering ger våra kablar pålitlig mekanisk styrka och kontinuerlig kraftleverans för globala entreprenörer.

Strukturell arkitektur av 4-kärniga armerade aluminiumkablar

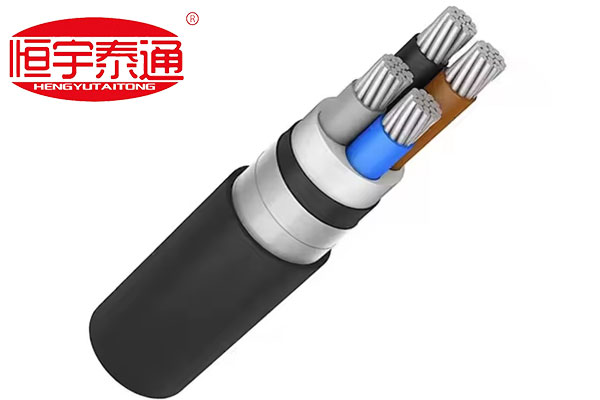

En detaljerad titt på den 4-kärniga armerade aluminiumkabelns tvärsnitt illustrerar dess skiktade konstruktion byggd för tuffa underjordiska förhållanden:

Komprimerade tvinnade aluminiumledare: Formade av elektriska aluminiumtrådar av hög renhet som är tätt tvinnade till lägre kabeldiameter samtidigt som de säkerställer optimal elektrisk ledningsförmåga.

Färgkodad XLPE/PVC-isolering:Färgkodad fasisolering (t.ex. brun, blå, svart, grå) möjliggör noggrann fasidentifiering och förenklad terminalanslutning under installationen på plats.

Extruderade inre sängkläder:Smidigt inre skyddande kuddelager lindat över det sammansatta kärnknippet för att förhindra skador på pansarfriktion.

Dubbel ståltejprustning (DSTA):Överlappande spiralformade pansartejper av stål lindade säkert runt den inre sängen, absorberar kraftiga yttre stötar och radiellt tryck.

Väderbeständig yttermantel:Kraftig, UV-stabiliserad yttermantel av PVC eller PE som motstår jordfuktighet, syrakorrosion och ytnötning.

Dubbla ståltejppansar: Skyddar direktbegravning

Varför specificerar projektkonsulter och EPC-entreprenörer dubbla ståltejppansar (DSTA) för underjordiska kabelinstallationer?

1.Kompatibilitet med direkt begravning:Armerade kablar eliminerar behovet av dyra externa PVC- eller betongledningsrör, vilket möjliggör direkt installation i öppna jorddiken och sänker de totala byggkostnaderna.

2. Extremt kross- och slagtålighet:Undergrundssättning och tunga fordon som passerar ovanför utsätter kontinuerlig vertikal kraft. Dubbla stålband skyddar inre ledare från deformation och fysisk punktering.

3.Underjordiskt skadedjursskydd:Gnagare och grävande skadedjur tuggar ofta igenom mjuka yttre polymerer. Ståltejplagret skapar en ogenomtränglig fysisk barriär som förlänger linjens livslängd över 30 år.

4-Core Design: Effektivisera trefas lågspänningseffekt

Den 4-kärniga konfigurationen är speciellt utformad för trefasiga fyrtrådsdistributionsnätverk (3 Ph+N):

Balanserad fasfördelning:Rymmer trefasledare tillsammans med en nollledare i full storlek i en enda kabelbunt.

Förenklad layout:Minskar kabelläggningsarbete och utrymmeskrav för kabelrännor jämfört med att köra flera enkärniga kablar.

Kostnadsfördelar med strandade aluminiumledare

Råvaruprissättningen påverkar infrastrukturens livskraft väsentligt. Att använda tvinnade aluminiumledare istället för koppar ger klara ekonomiska fördelar:

Betydande kapitalbesparingar:Aluminium levererar utmärkt kraftbärande kapacitet till en bråkdel av kopparmaterialkostnaden, vilket gör det möjligt för entreprenörer att sträcka projektbudgetar över längre distributionsavstånd.

Minskad transport- och hanteringsvikt:Aluminiums lätta egenskap förenklar dragning av kabelrännor, minskar arbetstimmar vid installation och optimerar lastning av containerfrakt för utomlands.

Primära tillämpningsscenarier i regionala elnät

Tack vare deras strukturella hållbarhet och höga kostnadseffektivitet är Taitong Cables 4-kärniga bepansrade aluminiumlinjer brett med i globala anbud:

Sol- och vindkraftsuppsamlingsnätverk:Transporterar lågspänningsväxelström från step-up transformatorer till huvuddistributionsnav över vidsträckta solfält.

Industriella och kommersiella komplex:Ledning av underjordiska huvudmatare som ansluter huvudtransformatorer till fabriksfördelningspaneler.

Anbud för utbyggnad av förortsnät:Ersätter ömtåliga luftledningar med nedgrävda pansarnät för att förhindra väderrelaterade strömavbrott i växande bostadsområden.

Fabriksdirekt anpassning och inköpssäkerhet

Utility-anbud lämnar noll utrymme för isoleringshåligheter, ledarvariationer eller pansargap. Globala upphandlingskontrakt kräver strikt efterlevnad av erkända parametrar, inklusive IEC 60502-1 och BS 5467.

PåTaitong kabel, stödjer vi ditt projektutförande genom en 100 % fabriksdirekt anpassad produktionsmodell. Vi trycker inte på färdiggjorda, åldrande lagerröjningsartiklar. Istället specialtillverkar vi varje sats av 4-kärniga bepansrade aluminiumkablar för att passa direkt med ditt projekts exakta kvantitetsförteckning (BOQ) – kalibrering av ledartvärsnitt (16 mm2 upp till 500 mm2), isoleringstjocklek, pansarparametrar och yttermantelmaterial för att möta lokala nationella rutnätsstandarder.

Kontakta vår teknikavdelning för kraftkabel idag för att beställaverifierade typtestrapporter, skräddarsydda måttritningar eller en uttrycklig, fabriksdirekt prisuppgift för din kommande elupphandling!
