Varför skärmade kontrollkablar förhindrar EMI-brus

Sammanfattning:I automatiserade tillverkningsanläggningar, kraftverk och komplexa bearbetningsanläggningar löper kontrollledningar längs tunga kraftledningar och skapar intensiva elektromagnetiska fält.Skärmade styrning av störande kablarfungera som det pålitliga nervsystemet för dessa operationer. Den här artikeln bryter ner materialarkitekturen i flera lager, undertryckningsmekaniken för elektromagnetisk interferens (EMI) och skärmningsfördelarna som gör förstklassiga styrkablar avgörande för modern industriell automation.

Innehållsförteckning

Introduktion

Strukturell anatomi hos skärmade anti-interferenskontrollkablar

Varför flätad skärmning är avgörande mot industriellt buller

Kritiska tillämpningsscenarier i automatiserad teknik

Fabriksdirekt efterlevnad och anpassad beställning

Introduktion

När industrianläggningar integrerar smartare automatiserade system, ökar tätheten av elektronisk utrustning exponentiellt. Denna högdensitetsmiljö genererar enorma mängder elektromagnetisk störning (EMI) och radiofrekvensstörning (RFI). Utan tillräcklig avskärmning kan lågspänningsstyrsignaler som skickas till programmerbara logiska styrenheter (PLC), sensorer och ställdon lätt skadas, vilket leder till falska maskinavläsningar, systemfel eller farliga nödavstängningar.

För att säkra kritiska automatiserade signaler,Taitong kabeltillverkar kraftiga skärmade styr-anti-interferenskablar. Genom att kombinera mycket flexibla ledare med tät metallisk skärmning säkerställer dessa kontrolllinjer felfri signalleverans över kraftigt störda industrizoner över hela världen.

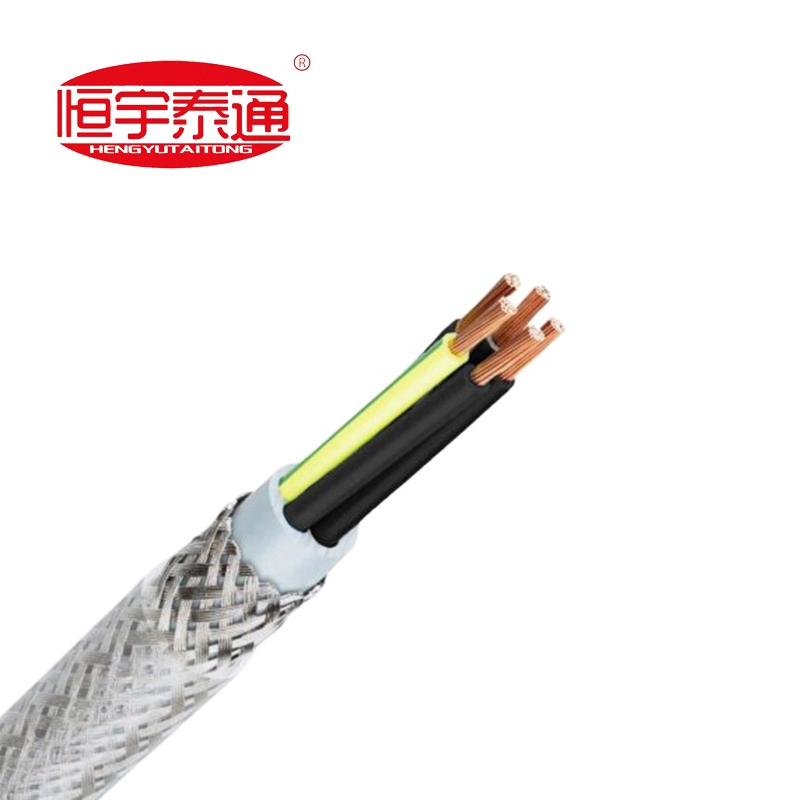

Strukturell anatomi hos skärmade anti-interferenskontrollkablar

Den interna konfigurationen av en standardkontrollkabel är konstruerad lager för lager för att separera externt brus från de interna kopparledarna:

Kopparledare med hög renhet: Sammansatt av flerkärniga, fintrådiga släta koppartrådar, som ger maximal elektrisk ledningsförmåga och överlägsen flexibilitet för tät dragning inuti kontrollpaneler.

Färgkodad isolering: Premium PVC eller XLPE isoleringsmassa med distinkt färgkodning (inklusive standard grön/gul jordledning) för enkel identifiering av terminaler och säkerhet under installationen.

Inre sängkläder / fodrallager: Ett slätt polymeromslag eller extruderat lager som tätt binder samman de tvinnade kärnorna och bildar en skyddande kudde för den överliggande skölden.

Högtäckande flätad metallsköld: En tät, korsvävd förtent koppar- eller ståltrådsfläta som omsluter de inre kärnorna och fungerar som en ogenomtränglig elektromagnetisk barriär.

Flamskyddande ytterjacka: Ett robust PVC-hölje formulerat för att motstå oljestänk, fuktspårning, nötning och flamutbredning i öppna kabelrännor.

Varför flätad skärmning är avgörande mot industriellt buller

Medan oskärmade styrtrådar fungerar bra i grundläggande elektriska slingor, kräver automatiserade industriella nav högtäckande flätade sköldar av tre viktiga prestandaskäl:

1. Omfattande EMI & RFI Absorption: Den metalliska flätan fungerar som en Faraday-bur. Den fångar upp utstrålade elektromagnetiska vågor från omgivande stora motorer, transformatorer och högspänningskablar, och avleder på ett säkert sätt de herrelösa strömmarna till marken innan de stör de inre kärnsignalerna.

2. Överlägsen flexibel styrka: Till skillnad från statiska aluminiumfoliesköldar som lätt kan rivas eller spricka när de böjs upprepade gånger inuti dynamiska maskiner, bibehåller en vävd metallfläta 100 % strukturell skärmningsintegritet även under kontinuerlig mekanisk böjning och vridning.

3.Cross-Talk Prevention: I styrledningar med flera kärnor kan högfrekventa strömmar i en ledning strömma in i angränsande kretsar. Precisionsflätning isolerar enskilda kabelgrupper, vilket säkerställer rena, oberoende dataströmmar.

Kritiska tillämpningsscenarier i automatiserad teknik

Tack vare deras tillförlitlighet mot störningar är skärmade styrkablar kraftigt specificerade för precisionsinfrastrukturupphandlingar:

Automatiserade monterings- och robotlinjer: Länka centrala PLC-styrbord till automatiserade robotarmar och monteringstransportörer som kräver oavbrutna kommandoslingor.

Understationskontroll och reläpaneler: Sammankopplande mätinstrument, skyddsreläer och ställverkskontroller i högspänningsmiljöer.

Petrokemiska och processraffinaderier: Överför känsliga temperatur-, tryck- och flödesmätaravläsningar över förlängda kabeldragningar inomhus och utomhus.

VVS och byggnadsledning: Dirigera säkra, lågbrusiga kontrollslingor genom kommersiella höghus för att hantera automatiserad ventilation, hissar och säkerhetsarkitekturer.

Fabriksdirekt efterlevnad och anpassad beställning

Precisionsinstrumentering tillåter noll marginal för impedansobalanser eller skärmningsgap. Industriella upphandlingskontrakt kräver exakt överensstämmelse med strikta kvalitetsstandarder som IEC 60227 eller regionala industrinormer.

PåTaitong kabel, förkastar vi stela, massproducerade lagerrensningssystem till förmån för en 100 % fabriksdirekt anpassad produktionsmodell. Vi förstår att varje automationsinstallation kräver unika kärnantal, specifika jordarrangemang och specialiserade isoleringsegenskaper. Vi skräddarsyr varje sats av styrkablar direkt till ditt projekts specifika kvantitetsförteckningar (BOQ) – kalibrerar kärndimensionering, skärmningstäckningsförhållanden och mantelblandningar för att matcha din exakta elektriska miljö.

Kontakta vårt instrumenteringsteam idagför att begära verifierade tekniska ritningar, anpassade kärnarrangemangslayouter eller för att få en uttrycklig, direkt fabriksprisuppskattning för ditt kommande projektanbud!
