Varför LV bepansrade aluminiumkablar bäst för begravning

Sammanfattning: För modern infrastruktur, kommunala nät och industriella installationer är valet av rätt kabelstruktur avgörande för att balansera kostnader och långsiktig tillförlitlighet.0,6/1 kV lågspänningsarmerade strömkablar av aluminiumhar dykt upp som branschstandard för distribution under jord direkt nedgrävning. I den här artikeln bryter vi ner de tekniska lagren hos dessa högpresterande kablar och analyserar varför deras unika konstruktion erbjuder det ultimata skyddet mot mekanisk påfrestning och miljöutmaningar.

Introduktion

Gör en djupdykning i konstruktionen av bepansrade aluminiumkablar

Viktiga fördelar med Double Steel Tape Armor (DSTA)

Ansökningsscenarier i globala anbud

Tekniska parametrar: IEC 60502-1 Överensstämmelse

Slutsats & Factory Support

Introduktion

När de konstruerar underjordiska kraftdistributionsnätverk står inköpschefer inför en dubbel utmaning: att hålla materialbudgetar under kontroll samtidigt som de säkerställer att nätet kan överleva svåra markförhållanden, fukt och skiftande belastningar i årtionden. Traditionella obeväpnade alternativ misslyckas ofta vid direkta nedgrävningar, vilket leder till kostsamma fel. Idag löser 0,6/1 kV armerade aluminiumströmkablar detta dilemma genom att kombinera den extrema kostnadseffektiviteten hos aluminiumledare med robust mekanisk pansar.

Som en verifierad CREC-strategisk leverantör specialiserar Taitong Cable sig på att tillverka skräddarsydda, flerkärniga bepansrade aluminiumkablar som är skräddarsydda exakt för regionala allmännyttiga specifikationer och internationella projektförteckningar (BOQ).

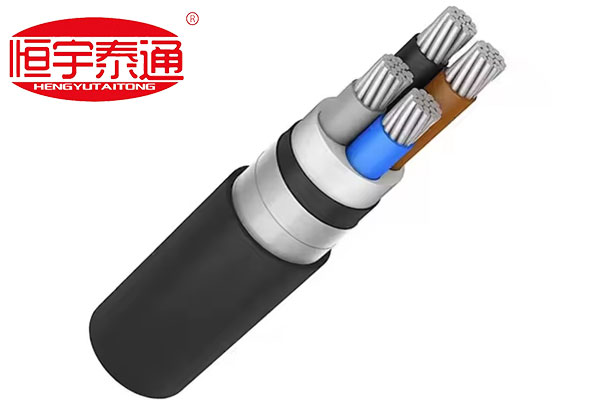

Gör en djupdykning i konstruktionen av bepansrade aluminiumkablar

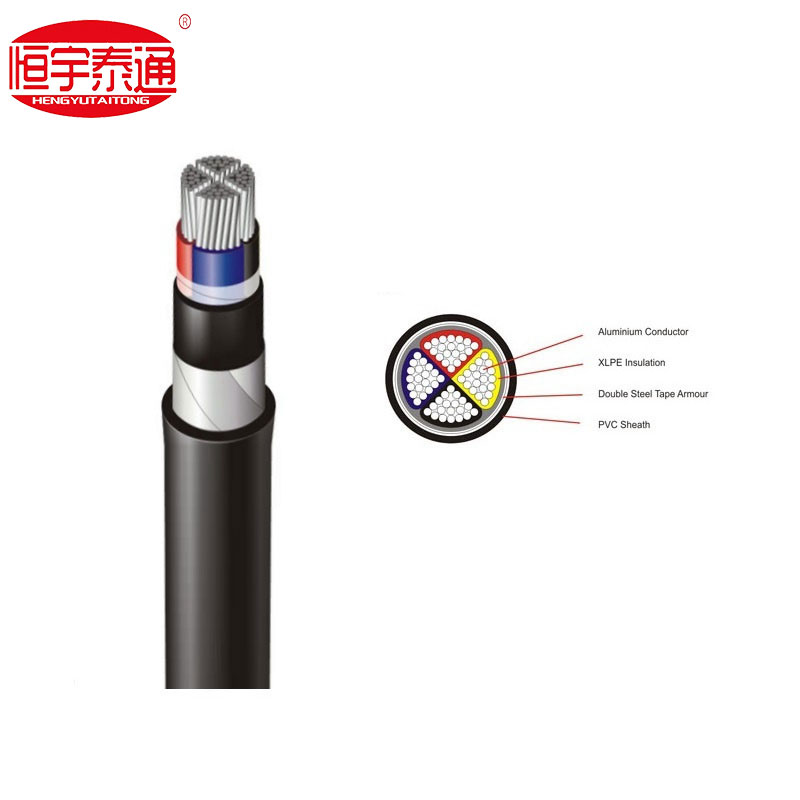

Tillförlitligheten hos ett lågspänningsnätverk beror helt på kablarnas tvärsnittsintegritet. Genom att titta på den tekniska profilen för en standard 4-kärnig strömkabel kan vi se ett kraftigt optimerat flerskiktsskyddssystem:

Enligt designspecifikationerna för internationella standarder är kabeln konstruerad med fyra distinkta, funktionella lager:

1. Aluminiumledare:Använder högrenhet, sektorformad kompakterad strängad aluminium. Sektordesignen säkerställer att de fyra kärnorna passar ihop perfekt med minimala mellanliggande luftgap, vilket avsevärt minskar den totala ytterdiametern och sparar utrymme i rörledningen.

2.XLPE-isolering:Tvärbunden polyeten ger exceptionella termiska och elektriska egenskaper, vilket gör att kärnan kan arbeta säkert vid kontinuerliga temperaturer upp till 90°C och hantera kortslutningsöverbelastningar upp till 250°C.

3.Double Steel Tape Armor (DSTA):Två lager spiralformad ståltejp lindas över innerbädden. Denna metalliska sköld ger kontinuerlig täckning och hög motståndskraft mot vertikala klämbelastningar och oavsiktlig stöt under markschaktning.

4. PVC-mantel:Den kraftiga yttermanteln av polyvinylklorid skyddar den inre metalliska rustningen från fukt, kemisk korrosion i jorden och UV-strålning när den exponeras ovan jord.

Viktiga fördelar med Double Steel Tape Armor (DSTA)

Varför kräver tekniska konsulter specifikt Double Steel Tape Armor framför obepansrade varianter för lågspänningsnät?

Överlägsen mekanisk krossmotstånd:Underjordiska kablar är föremål för jordsättning, tung fordonstrafik ovanför och stenig terräng. Den dubbla ståltejpen fungerar som en mekanisk skärm som absorberar yttre tryck utan att deformera den underliggande XLPE-isoleringen.

Skydd mot gnagare och termiter:I tropiska eller lantliga expansionszoner utgör underjordiska termiter och gnagare ett allvarligt hot mot polymerjackor. Armering av ståltejp ger en ogenomtränglig fysisk barriär som förhindrar bioangrepp.

Kostnadseffektiv direkt begravning:Opansrade kablar kräver djupa, betongförstärkta diken eller dyra kontinuerliga rördragningar. Armerade aluminiumkablar kan säkert grävas ner direkt i sandbäddade jorddiken, vilket drastiskt minskar kostnaderna för anläggningsarbete och installation.

Ansökningsscenarier i globala anbud

Tack vare deras strukturella motståndskraft används 0,6/1 kV bepansrade aluminiumkablar i stor utsträckning i anbudsförfaranden för kritisk infrastruktur i Sydostasien, Afrika och initiativländer för "Belt and Road":

Huvudsaklig kommunal kraftdistribution:Anslutning av transformatorstationer till bostäder och kommersiella distributionskiosker.

Industrianläggningar och tillverkningsanläggningar:Drivkraft för tunga maskiner där kablar läggs i öppna kabelrännor eller underjordiska kanaler utsatta för mekaniska vibrationer.

Projekt för förnybar energi:Anslutning av centraliserade inverterstationer i storskaliga solenergiparker och vindkraftsnät.

Offentlig infrastruktur:Tillhandahåller tillförlitliga underjordiska kraftledningar för kommunala gatubelysningsnät och motorvägsövervakningssystem.

Tekniska parametrar: IEC 60502-1 Överensstämmelse

Hos Taitong Cable är alla lågspänningsarmerade strömkablar av aluminium helt tillverkade och testade i strikt enlighet med IEC 60502-1 (kablar för märkspänningar från 1 kV upp till 30 kV).

Slutsats & Factory Support

Att investera i 0,6/1 kV bepansrade strömkablar av aluminium säkerställer att ditt projekt drar nytta av en underhållsfri livscykel samtidigt som de initiala investeringarna är mycket konkurrenskraftiga. Eftersom varje nätinstallationsmiljö är unik, är det ineffektivt att upprätthålla ett lager som passar alla.

Taitong kabelarbetar på en 100 % anpassad produktionsmodell. Vi har inga stora generiska lager; istället konstruerar och tillverkar vi varje sats av flerkärniga pansarkablar på beställning, vilket säkerställer anpassade kärnantal, tvärsnittsareor (t.ex. integrerade gatubelysningskärnor) och exakt överensstämmelse med dina regionala projektkrav.

Kontakta vårt ingenjörsteam idagför att få en direkt fabriksprisuppskattning, tekniska datablad eller för att diskutera anpassade kabelspecifikationer för ditt kommande projektanbud!
