Lågspänning flerkärniga STA armored koppar PVC-isolerade och mantlade strömkablar

0,6/1kV Lågspänning flerkärniga STA-bepansrade koppar-PVC-isolerade och mantlade strömkablar (CU/PVC/STA/PVC) uppfyller IEC 60502-1. Konstruerad med klass 2-trådig blank kopparledare (klass-1 solid-kopparledare är tillval för storlekar mindre än 6 mm² på begäran), PVC-isolering, dubbel-stål-tejp (STA) pansar och PVC yttre mantel, ger kabeln starkt motstånd mot kompression och yttre mekanisk påverkan. Lämplig för fast installation, den här bepansrade strömkabeln STA kan läggas i direkt nedgrävning, kabelgravar och underjordiska kanaler för industrianläggningar, kommunalt byggande, hjälpkraft för järnvägstransit och distribution av kommersiella byggnader. Nominell kontinuerlig drifttemperatur är 70 ℃, med kärnidentifiering enligt IEC60445/HD-308-S2 färgkodningsregler.

Taitong Cable, en pålitlig kinesisk kabelleverantör, som äger 5 fabriker i Kina, levererar bulkordrar till fabrikspris. Flera kärnkonfigurationer är tillgängliga. Vi stödjer anpassade krav och tillhandahåller teknisk assistans för lokal certifiering, betjänar projektköpare, EPC-entreprenörer, elgrossister och distributörer över hela världen.

CU/PVC/PVC-sängkläder/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Om överensstämmelse med HD603S1A3 krävs, vänligen ange detta tydligt i dina specifikationer.)

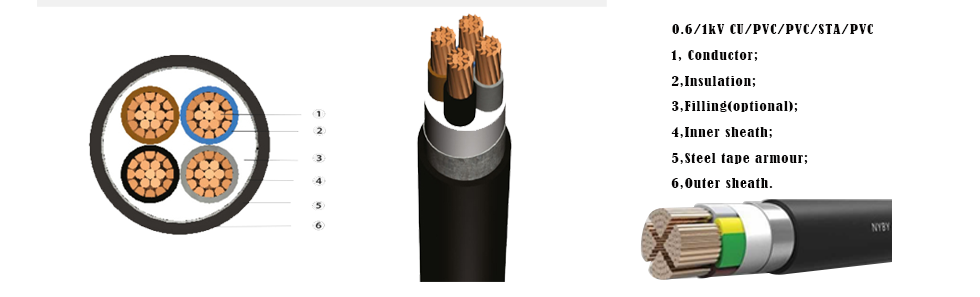

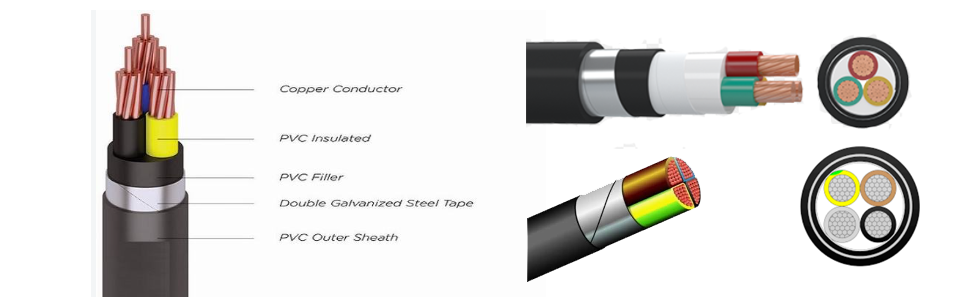

Konstruktion (från inre till yttre)

---

1, ledare: Klass 2-trådig vanlig glödgad kopparledare enligt IEC60228 (klass-1 solid ledare finns också som tillval.)

2, Isolering: PVC-A-isolering som uppfyller IEC-60502-1

3, upplagda isolerade kärnor med icke-hygroskopiska fyllmedel (tillval)

4, Sängkläder: Strängpressade PVC-sängkläder

5, Pansar: Dubbelgalvaniserat stålbandsskydd (DSTA/STA)

6, Ytterhölje: Extruderad PVC ytterhölje, Typ ST2

Tillämpningar av Lågspännings flerkärniga STA-bepansrade koppar PVC-isolerade och mantlade kraftkablar 0,6/1 kV

---

Denna 2-5-kärniga lågspänningskoppar PVc-isolerade STA (dubbel-stål-tejp) armored strömkabel är designad för installation med fast layout. Den dubbellagers galvaniserade ståltejprustningen ger enastående krossmotstånd, stötsäkert och gnagarsäkert skydd. Det är allmänt använt för direkt nedgrävd underjordisk läggning, kabelgravar, underjordiska kanaler, tunnlar och rörledningar.

Denna LV STA bepansrade PVC-kabel levererar ström till industriella anläggningsmaskiner, kommunal infrastruktur, underjordiskt elnät i bostadsdistrikt, hjälpkretsar för järnvägstransit, kraftdistribution i källaren och kraftöverföring utomhus. (Ej lämplig för installation under hög dragbelastning).

Kärnisoleringsfärg: Identifiering i enlighet med HD 308 S2. Grön/Gul för skyddsledare enligt IEC 60445. (Se figur nedan)

---

Isolerings- och yttermantelfärger är tillgängliga för anpassning

Kärnfördelarna med lågspänningskoppar PVC-isolerade PVC-sängkläder Dubbla ståltejp Armored PVC-mantlade strömkablar (600/1000V)

---

1, Mekaniskt skydd: Stålbandsskydd (STA) förhindrar skador från krossning, stötar eller gnagare.

2, Fast stabilitet: Kopparkonstruktion med flera kärnor hanterar stabila, kontinuerliga lågspänningsbelastningar effektivt.

3, Miljöbeständighet: Yttre PVC-mantel motstår fukt, väderpåverkan och mild kemisk exponering när den används utomhus

Tekniska specifikationer för 0,6/1kV LV flerkärniga Cu PVC STA PVC-strömkablar

---

Specialtillgängliga konstruktioner för lågspännings flerkärniga STA-bepansrade koppar PVC-isolerade och mantlade strömkablar

---

Grundläggande konstruktion:

kopparledare + PVC-A isolering + sängkläder + STA ståltejp pansar + yttre mantel

Obs: Magnetiska fält inuti flerkärniga kablar motverkar varandra, så allvarlig virvelströmsuppvärmning kommer inte att inträffa, vilket gör STA ståltejp-pansar väl lämpad för flerkärniga layouter.

Alternativ för ytterhölje (kan anpassas)

1, ST2-PVC-mantel (fabriksstandardalternativ, för inomhusplatser, kabelgravar och vanliga byggnader)

2, ST7-PE polyetenhölje: designad för direkt nedgrävning i naturen, fuktig jord och utomhusförhållanden, med vattentät, åldringsbeständig och lågtemperaturbeständig prestanda

3, ST8-LSZH lågrökfri halogenhölje: appliceras i trånga offentliga projekt som tunnlar, tunnelbanor och köpcentra

Kompletta strukturbeteckningar

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Val av rustningsbyte

1, STA stålbandsrustning (standard, bra på att motstå tryckbelastning för underjordisk begravning)

2, SWA fin ståltrådsrustning för scenarier som kräver både kompressionsmotstånd och draghållfasthet

3, Kraftig tjock ståltrådspansar för tunga belastningsförhållanden med hög spänning

4, AWA aluminiumtrådsskydd för lätta och korrosionsbeständiga krav

Anpassning av ledaretyp

1, Klass-1 solid kopparledare för fast installation

2, Klass-2 komprimerad tvinnad kopparledare (allmän fabriksstandard)

3, Klass-5 flexibel tvinnad kopparledare för ofta böjda utrustningsledningar

4, Valfri aluminiumledare

Uppgradering av isoleringsmaterial

1, PVC-A-isolering (basversion, med 70 ℃ långtidsdriftstemperatur)

2, XLPE tvärbunden polyetenisolering (90 ℃ nominell arbetstemperatur och högre strömförande kapacitet)

Anpassningsbara inre sängkläder

1, standardsängkläder antar PVC-material;

2, PE eller LSZH-sängkläder finns tillgängliga för att matcha det yttre mantelmaterialet.

Valfritt elektromagnetiskt skärmande lager

Valfri koppartejpsköld monterad mellan isolering och sängkläder för att blockera industriell elektromagnetisk störning från växelriktare och styrenheter.

Exempel: Cu/PVC-Shield/STA/PE

Layouter med flera kärnor

Konfigurationer med 2 kärnor, 3 kärnor, 4 kärnor, 5 kärnor, 3+1 kärnor, 3+2 kärnor, 4+1 kärnor

Specialmodifierad funktionell yttermantel

Skräddarsydd mantel för flamskyddad, brandbeständig, UV-beständig, oljebeständig, anti-termit, köldbeständig och korrosionsbeständig prestanda

Anledningar till att massbeställa kablar från Taitong Cable?

---

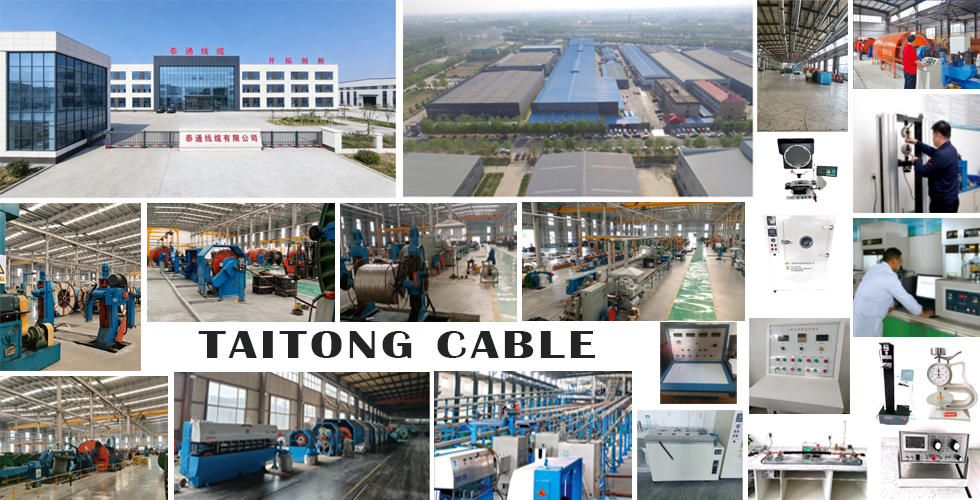

Som en storskalig kinesisk baserad tillverkare av ledningar och kablar har Taitong Cable levererat kabelförsörjning till välkända storskaliga projekt och byggt upp långsiktiga tillförlitliga samarbetspartnerskap sedan 2002. Vi har samlat på oss rik erfarenhet av utomeuropeiskt orienterad internationell handel och bulkorderupphandlingstjänster. Med stöd av fem oberoende tillverkningsanläggningar och mer än 30 filialer i regioner, levererar vi förstklassiga kabelprodukter och genomtänkta one-stop-tjänster för globala köpare.

Vår fabrik har erhållit kompletta auktoritativa kvalifikationer, inklusive ISO-9001 kvalitetsledning, ISO-14001 miljöledning, ISO-45001 arbetarskydds- och hälsocertifieringar, CE-överensstämmelse och typgodkännanden från tredje part. Alla våra kablar följer strikt IEC internationella specifikationer, HD, VDE och andra regionala standarder.

Uppbackad av robust tillverkningskapacitet garanterar vi snabb lagerförberedelse för världsomspännande kraft - ingenjörsprojekt, fabrikskonstruktion, bostadsområdesutveckling, kommunal-civil infrastruktur och storskaliga lageranläggningar. Våra helseriekablar klassade under 35 kV uppfyller internationella standardkrav. Lågspännings flerkärniga STA-bepansrade koppar PVC-isolerade och mantlade kraftkablar, inklusive NYBY-serien, rankas bland våra flaggskeppsprodukter för bulkanskaffning. Med erfarna säljteam och solid industriell styrka är vi din pålitliga långsiktiga leverantör för kabelköp av stora volymer.
